実験ボードにLED調光回路製作

　（詳細は教則本に任せて概要を記述する、実際の操作は教則本：はじめてガイドを参照）

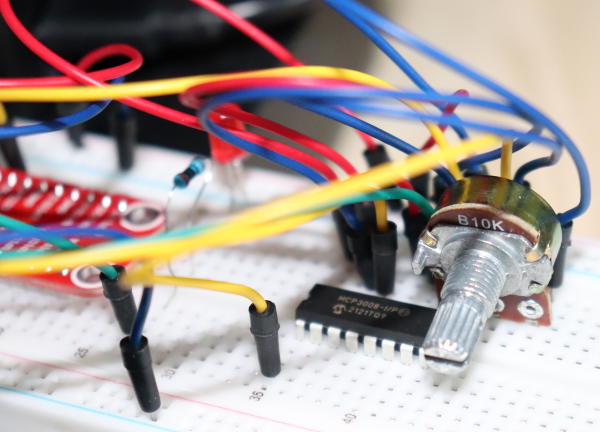

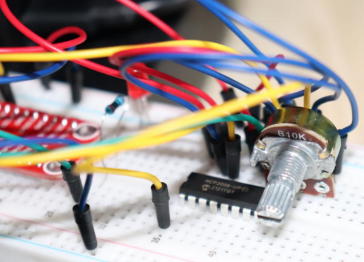

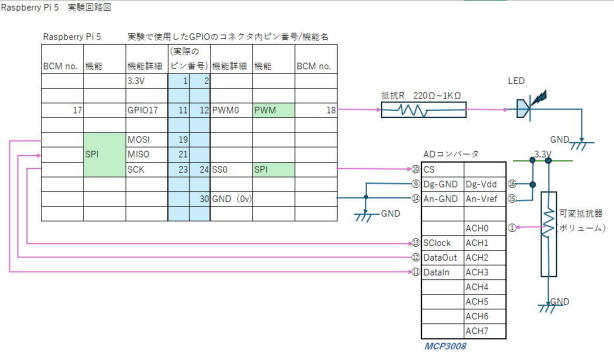

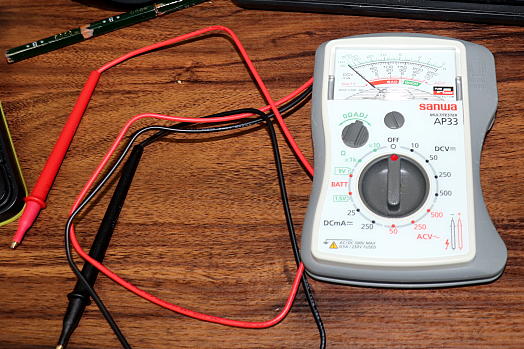

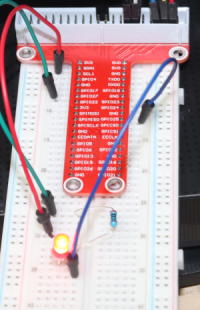

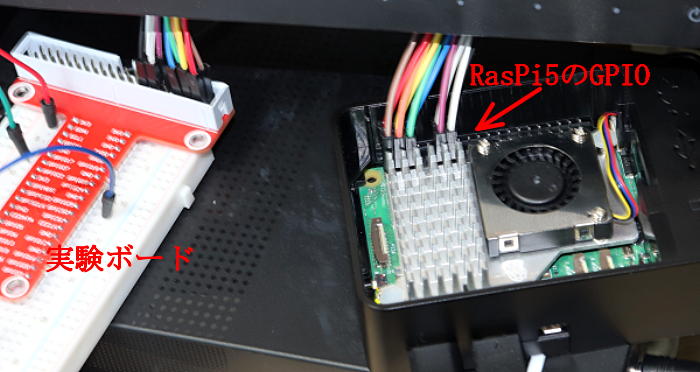

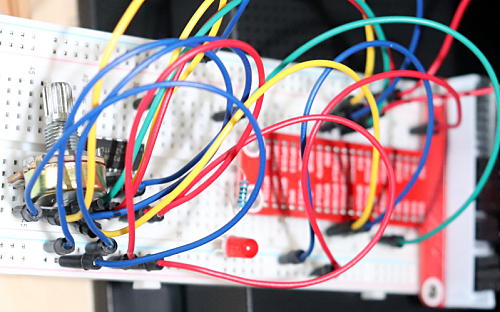

＊RasPi5のGPIOピンから実験で使用するピンを中心に実験ボードに取り出す 　実験ボードにはLEDと直列に繋ぐ抵抗R、調光に制御に回すボリューム、そのボリュームの 　回転角（回転位置）を読み込むアナログ→デジタルコンバータ用IC　MCP3008を載せて 　以下の回路図通りに配線する RasPi5のGPIOピンから実験で使用するピンを中心に実験ボードに取り出す 実験ボードにてLEDと抵抗が点灯する配線例（例では17ピンから抵抗−LEDと繋がっている） さらにボリューム、ADコンバータを取り付けて配線したところ... （ぐしゃぐしゃとしてちゃんと見えないかも...） 実験ボード全景... ＊爺さんは現在、テスターしか持っていない... 　本当はオシロスコープが欲しいのだが... 　静的な電圧は測れるが動的な電圧変化を見ることができない
